dsPIC33EP GS系列微控制器在数字电源上的应用

数字电源具有高性能和高可靠性的特点，其设计非常灵活已在众多的领域得到应用，如新能源车载DC-DC、DC-AC、充电桩、数码发电机及太阳能逆变器等。Microchip针对数字电源应用不断推出新的、性能更好的数字电源产品。dsPIC33EP GS系列产品以其专业和优秀的性能赢得了众多数字电源工程师的青睐。

在数字变频发电机应用中，利用Microchip推出的专业数字电源控制芯片dsPIC33EP GS的高性能PWM模块，将有助于设计人员开发出功率密度高、体积更小的产品。贝能国际开发的dsPIC33EP GS数字电源方案，利用dsPIC33EP GS高分辨率ADC，可将输出电压精度提高。利用优化后的ADC转换到中断延时时间，可缩短补偿延时时间，提高动态响应能力。

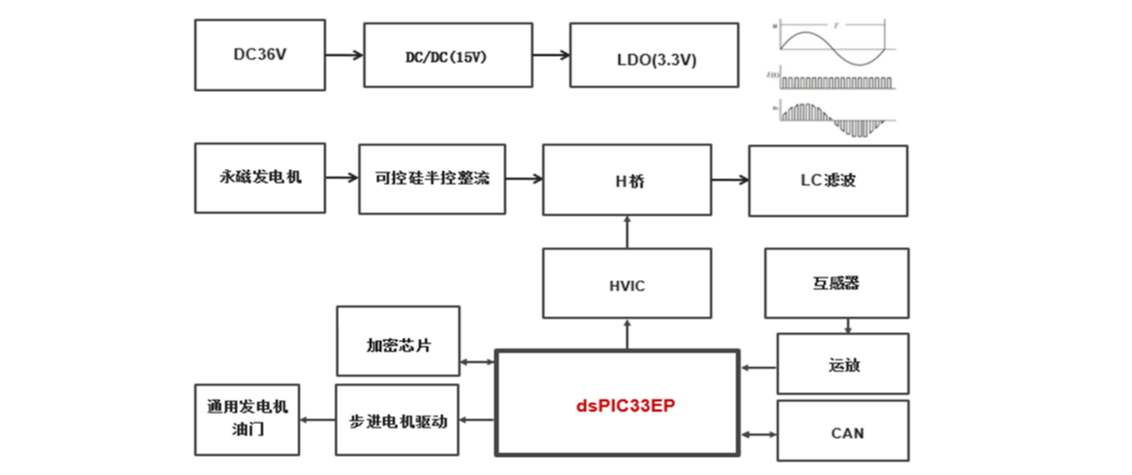

典型应用系统框图

产品特点

高效代码型（C和汇编）架构

两个40位宽累加器

单周期混合符号乘法和硬件除法

32位乘法支持

1.04 ns PWM分辨率（频率、占空比、死区和相位）

用于ADC转换的灵活触发配置

12位分辨率，带有4个专用SAR ADC内核和1 个共用SAR ADC内核

12 位分辨率时每个通道的转换速率高达3.25 Msps

两个用于提高分辨率的过采样滤波器

高速比较器截断PWM（典型值为15 ns）：

- 支持逐周期电流模式控制

- 电流复位模式（可变频率）

支持工作时编程

支持分区软交换

功能特点

输入频率：50HZ

额定输出功率：1.6KW

输出功率高达：2KW

输出电压：230V AC

输出电流：6.9A

保护功能：过流、欠压、过压、过温等

主要特点：启动可靠，效率高、噪声低

应用领域

家庭备用电源

商用备用电源

户外照明

工业应用等
