传感器应用

家居已经开启智能时代,在不久的将来智能家居将遍布人们的生活。贝能国际自主研发多款智能家居方案,以满足用户对照明管理、家电控制、安防监控、环境监测等多方面的需求。产品和方案以低功耗、易组网、抗干扰、稳定性高、易安装使用的特性广受好评。

基于60G雷达的高精度运动物体检测方案

贝能国际联合英飞凌公司,推出一套基于60G毫米波雷达解决方案。该方案可以检测静态人体,提供距离、速度和角度等信息,由于其独特的频率范围和优秀的算法,该方案可以提供亚毫米级的检测精度,静态人体由呼吸引起的胸腔震动也可以稳定检测到,为非接触式传感技术打开了一扇全新的大门……

传统非接触式传感技术,如PIR活动物体检测,超声波雷达,低频无线雷达,均有一个让人体验不好的痛点,即人在相对静止时,会判断成无人状态,从而做出错误动作。虽然经加入软件延时方面的处理,这种情形不会非常突出,但在一些相对静止时长比较长的应用场景,如厕所,书房,电视观影,甚至展柜等,均会让人体验不适;同时软件延时的处理方法,也与节能理念相违背,成为广为人诟病的一种处理办法,是智能时代一种不智能无奈的处理办法。


贝能公司有见于此,联合英飞凌公司,推出一套基于60G毫米波雷达解决方案,可以检测静态人体,提供距离、速度和角度等信息,由于其独特的频率范围和优秀的算法,该方案可以提供亚毫米级的检测精度,静态人体由呼吸引起的胸腔震动也可以稳定检测到,为非接触式传感技术打开了一扇全新的大门。


可用的毫米波频段包括24GHz、60GHz、77GHz和120GHz,其中应用最为广泛的是24GHz。77GHz频段现已广泛应用于汽车ADAS和自动驾驶,但在非汽车应用领域受到严格限制。在工厂自动化、楼宇自动化、城市交通管理,以及新兴的需要人机交互的场合,比如智能家居和IoT应用领域,60GHz成为最佳选择,目前我们推出的解决方案对比传统非接触传感方案,其优点不言而喻。

方案概述

方案概述
一片式60G雷达芯片采用英飞凌公司的BGT60TR13C雷达芯片,无需其他高频设计,集成了所有高频电路以及收发天线,一致性好,稳定性优良,开发周期大大缩短。主控方面采用了ATMEL公司的ATSAMG55系列单片机,120MHz主频,带浮点运算单元,有DSP处理算力,再结合雷达检测算法,可以非常可靠输出各项检测结果。
该解决方案采用板上LED演示有无,通过串口和USB输出检测信息的方式进行演示,并在串口和USB接口均提供了一个命令行界面,可以进行灵敏度的调节,最远探测距离的调整等等,非常有利于客户后期开发。

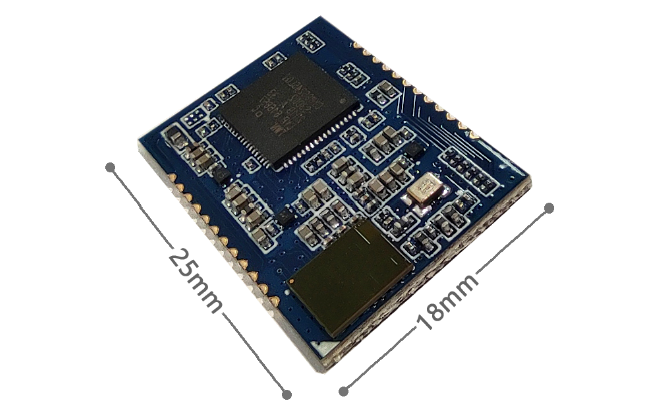

该方案设计可以单独模块评估,模块预留有邮票孔,可以直接嵌入客户产品进行开发;也设计有接口底板,可以接入Microchip Xplained接口进行评估,可以接入标准arduino开发板进行评估。

方案优点

亚毫米级检测精度,可以检测到人的呼吸、心跳等生命体征,很好解决目前市场痛点
一片式芯片级解决方案,包含高频电路,发射回路,接收回路,一发三收天线均集成于芯片中,尺寸小,设计基本无难度
普通PCB板材即可完成设计,无需高频板材
具有一定穿透性,可以穿透塑料,板材,衣服等特定材料,产品外观设计更美观
检测距离可调,分区,分角度,多点检测可期

典型应用

智能家居,智能照明
厕位检测、室内人体检测或安防、人流统计门
车内遗忘小孩检测仪、人体生命体征检测、人体姿态检测等产品
