思瑞浦秉承独立开发、自主创新的理念，自2019年深耕隔离技术以来，积累了丰富的发明专利，其中基础隔离、传输电路、工艺优化、新型封装等技术专利共计9项。
截至目前，已推出2通道数字隔离器TPT7720/7721系列，获得客户认可与好评。最新推出系列隔离产品：TPT7740/7741/7742四通道数字隔离器、TPT7487/7488隔离RS485、TPT71050/71044隔离CAN。
针对工厂自动化、电力自动化、电机驱动、电源控制、医疗等应用场景，思瑞浦隔离产品的隔离耐压等级在5kVrms以上，ESD静电保护达到±8kV, 防闩锁Latch up能力800mA（高温125℃），性能与可靠性均处于国内领先。共模瞬态抑制CMTI达到200kV/μs，在所有国内外同类型隔离产品中，思瑞浦隔离器的CMTI能力处于国际领先地位。
隔离产品特性/ISOLATOR
思瑞浦隔离系列产品，均采用自主专利的隔离IP技术，隔离产品：TPT7740/7741/7742四通道数字隔离器、TPT7487/7488隔离RS485、TPT71050/71044隔离CAN，所采用的隔离IP技术具备如下特性：
◦ 工作电压范围：2.25V – 5.5V
◦ 通讯速率：100Mbps Data Rate
◦ 低延时：12ns
◦ 1A满载条件下，输入输出压差最大值仅为500mV
◦ 耐压能力：5kV RMS (WSOP16)
◦ 浪涌能力：10kV peak (WSOP16)
◦ 共模瞬态抑制能力：±200kV/μs CMTI
◦ 宽温度范围：−40°C to +125°C
◦ 封装支持：SOP16、WSOP16
◦ 可靠性防护能力：
±8kV IEC ESD
±800mA Latch up
◦ 安规认证：VDE、UL1577、TUV、CSA、CQC
隔离产品优势/ISOLATOR
隔离器的核心指标：Breakdown Voltage
击穿电压Breakdown Voltage（BV）是隔离器的核心指标， 思瑞浦的隔离产品BV达到10kV，与国内同类产品相比，处于国内领先水平，与国际友商产品的指标12kV最为接近。

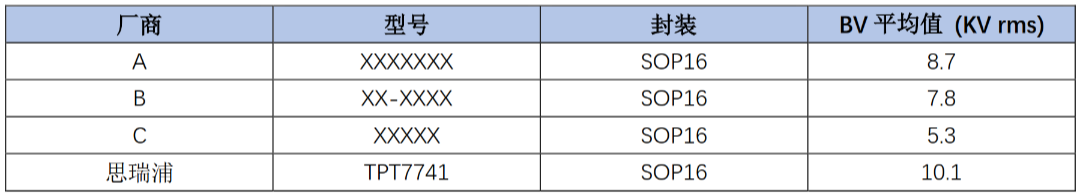

表1：Breakdown Voltage 对比
抗冲击保护能力
隔离产品的使用场景比较恶劣，经常有静电和浪涌冲击，对隔离产品的防护能力要求很高，思瑞浦隔离产品具备±8kV IEC ESD和±6kV防浪涌能力（对应±10kV peak），领先国内同类产品，与国际友商产品性能一致，处于国际先进水平。

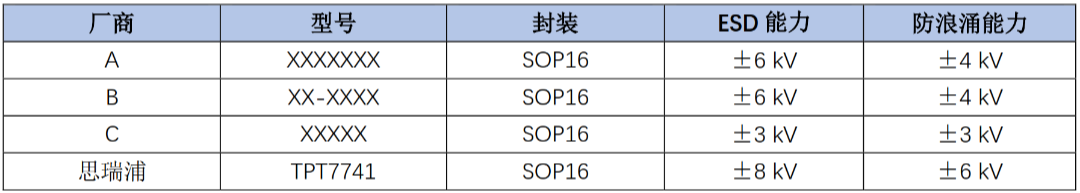

表2：抗冲击保护能力对比
共模瞬态抑制CMTI能力
CMTI即Common Mode Transient Immunity。CMT共模瞬变干扰，是指共模电压在快速上升时（或下降）引起的干扰，上升斜率越快引起的干扰冲击就越大，用dV/dt来标识。CMTI，共模瞬变抗扰度，衡量器件在共模瞬变时依然能够正常传输信号的能力，参数值是共模瞬变的最大Slew Rate，反映出隔离产品对共模瞬变干扰的抑制能力。如图1所示，为数字隔离器CMTI测试模型框图。

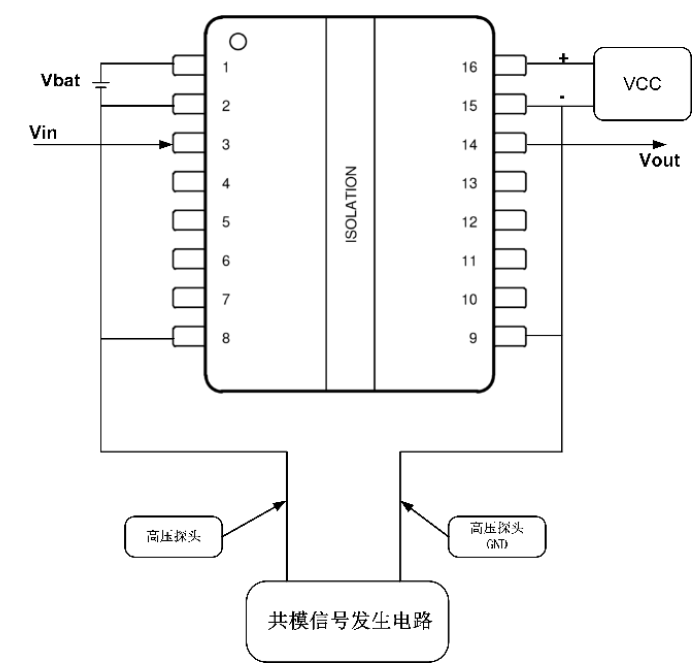

图1: CMTI测试模型
在电机驱动等典型应用中，使用PWM脉宽控制栅极驱动或MOS FET，后者用来驱动电机。MOS FET等功率器件往往工作在硬开关状态下，若使用普通的硅MOS FET，产生的电压跳变(dV/dt)干扰通常在40kV/μs以内，大多数的隔离产品CMTI都可以满足该需求。而同样参数的碳化硅/氮化镓器件，开关速度更快，特别是下降沿时会更加恶劣，如图2模拟CMTI下降沿测试电路，表格3的数据也是基于此条件而得出。

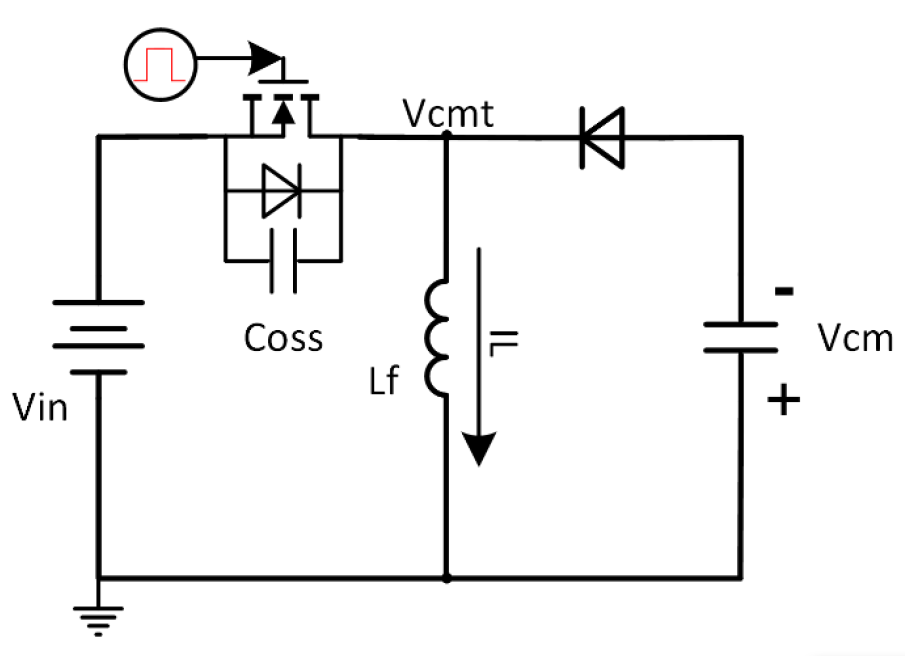

图2：CMTI下降沿测试电路

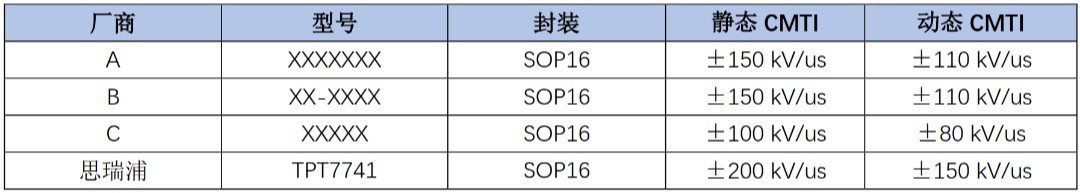

表3：抗冲击保护能力对比
下图3，在使用碳化硅MOS FET时，所产生共模干扰的最大下降斜率会达到200kV/μs，因此要求隔离产品具备200kV/μs以上CMTI能力。

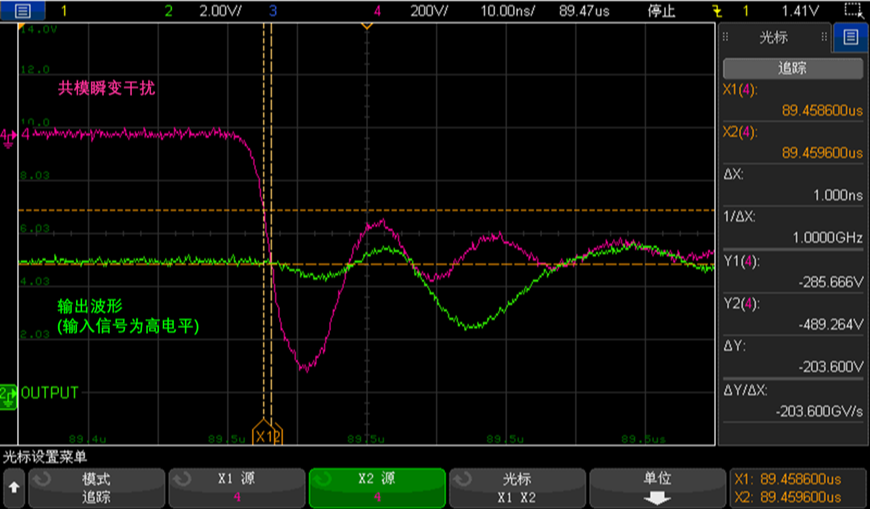

图3：CMTI下降沿测试波形
如果隔离产品的CMTI能力不够，dV/dt干扰会对低压侧控制信号造成很大的影响。一旦产生误脉冲，严重情况下会导致桥臂直通，引发短路，造成严重的产品失效事故。随着新能源的普及，越来越多的场景使用碳化硅/氮化镓器件，提高隔离产品的CMTI能力迫在眉睫。思瑞浦隔离产品具备 ±200kV/μs的静态CMTI, 动态CMTI也高达±150kV/μs，优于国内外同类产品，处于国际领先水平。
思瑞浦隔离产品具备高隔离电压，高抗冲击能力，相关技术指标处于国内领先、国际先进水平，可以满足大多数工业应用场景的可靠性需求。同时具备行业领先的CMTI能力，特别适合碳化硅/氮化镓的新能源等应用场景。数字隔离器产品已获得相关安规认证，包括：VDE、UL1577、TUV、CSA、CQC。
结语/ISOLATOR
隔离电压等级高、静电保护与浪涌防护能力强、±200kV/μs国际领先的CMTI能力，特别适合碳化硅/氮化镓的新能源等应用场景。应用在工厂自动化、电力自动化、电机驱动、电源控制、医疗等场景，能保留足够的设计余量，提高系统的鲁棒性，推荐使用思瑞浦领先的隔离系列产品：TPT7720/7721两通道数字隔离器、TPT7740/7741/7742四通道数字隔离器、TPT7487/7488隔离RS485、TPT71050/71044隔离CAN。
思瑞浦未来会持续推出更多的隔离系列产品：隔离运放、隔离驱动、隔离电源等，敬请期待！
