照明应用

随着汽车电子市场的飞速发展,汽车电子技术的系统化、一体化集成和智能化也推动更多种类的子系统趋向电子化。贝能国际针对车身控制模块(BCM)推出带防夹功能的集控车窗方案,以优势性能和防夹设计更精确地操控汽车,使汽车安全舒适,满足“人-车”智能协调需求。

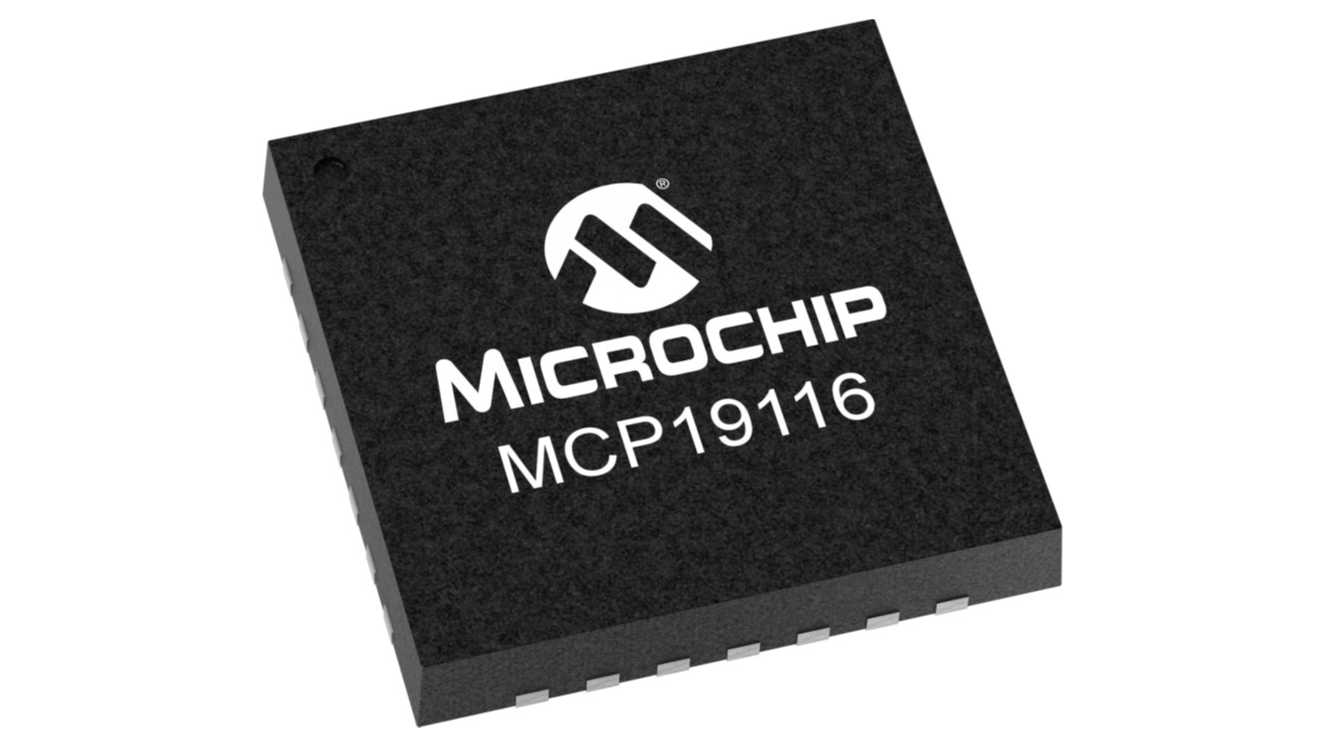

MCP191xx 汽车LED灯参考设计

MCP191xx结合了模拟控制器的功能和性能与数字接口的灵活性,在为用户节省成本的同时,也提供了高可靠性和高能效。其数字接口可支持通信和配置,允许外部主机读取状态或进行远程控制……

汽车LED正常工作离不开稳定可靠的恒流驱动电源,Microchip公司针对汽车LED照明市场发布了灵活的集成式数字增强型电源模拟控制器MCP191xx系列,该产品将MCU和电源驱动完美的集成在一起,已通过AEC-Q100认证,可为汽车LED照明提供理想解决方案。



MCP191xx结合了模拟控制器的功能和性能与数字接口的灵活性,在为用户节省成本的同时,也提供了高可靠性和高能效。其数字接口可支持通信和配置,允许外部主机读取状态或进行远程控制。


MCP191xx中的内部PIC®单片机能够动态调整工作频率、过压和欠压锁定阈值、电流限值、软启动、电压或者电流输出设定值以及最大占空比。


MCP191xx系列特性

宽输入电压:4.5V~42V
内置输入过压、欠压和输出电压保护
集成I2C接口,支持PMBus
具有软启动,减少对供电系统的冲击
符合 AEC-Q100 标准
集成PWM控制器/驱动器与MCU
可配置多种拓扑结构,包括但不局限于:
- 同步升压/降压/升降压、反激式、Cuk、SEPIC
内置可编程的补偿器
微小封装
- QFN-24:4*4mm,QFN-28:5*5mm

方案优势及特性

方案优势及特性
集成PWM控制器/驱动器与数字内核
单个封装解决方案
降低设计复杂性、元件数量和尺寸
对整个负载范围进行优化
内置可编程的补偿器
完整的编程能力

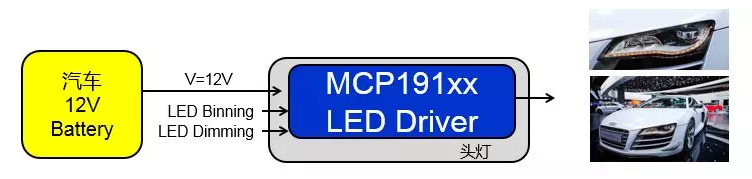

多样化的串联LED驱动器平台
输入电压:12VDC
输出电压:3-6VDC (1~2 LEDs)
输出电流:可调350mA-1.5A (典型值)

目标应用

汽车LED灯
雾灯等
