数字电源

在日常家庭、工作和生活中,每件电子产品都必须由电力驱动,而正是通过模拟、数字组件或两者的结合使这些电力智能化驱动成为可能。贝能国际联合原厂致力以电源和嵌入式产品互相结合,以优秀数字电源解决方案,帮助用户实现数字电源的控制和管理工作。

贝能国际高功率密度1800W全数字双向电源方案

由于全数字双向电源采用灵活、精准的MCU/CPU控制,将充电器+逆变器合二为一,实现了用户要求。而贝能国际采用英飞凌 XMC14xx+XMC4xxx开发的高功率密度1800W全数字双向电源方案,是性价比最高的方案之一。

随着社会经济发展、能源结构变革,便携式储能设备容量急剧增加。传统充电器+逆变器的方案已经不能满足用户对该产品“体积小、重量轻、效率高”的要求。由于全数字双向电源采用灵活、精准的MCU/CPU控制,将充电器+逆变器合二为一,实现了用户要求。而贝能国际采用英飞凌 XMC14xx+XMC4xxx开发的高功率密度1800W全数字双向电源方案,是性价比最高的方案之一。


该方案基于英飞凌ARM® Cortex™ XMC14xx+ XMC4xxx和驱动IC以及功率器件(CoolMOS 、SiC Diode & MOS、OptiMOS™ & CoolSET™)的1800W全数字双向电源,由连续模式(CCM)图腾柱功率因数校正器(TP PFC)变换器和双向移相全桥(BIDI_PSFB)DC-DC变换器组成,采用高功率密度、高效率的设计理念,达到80plus白金牌标准。

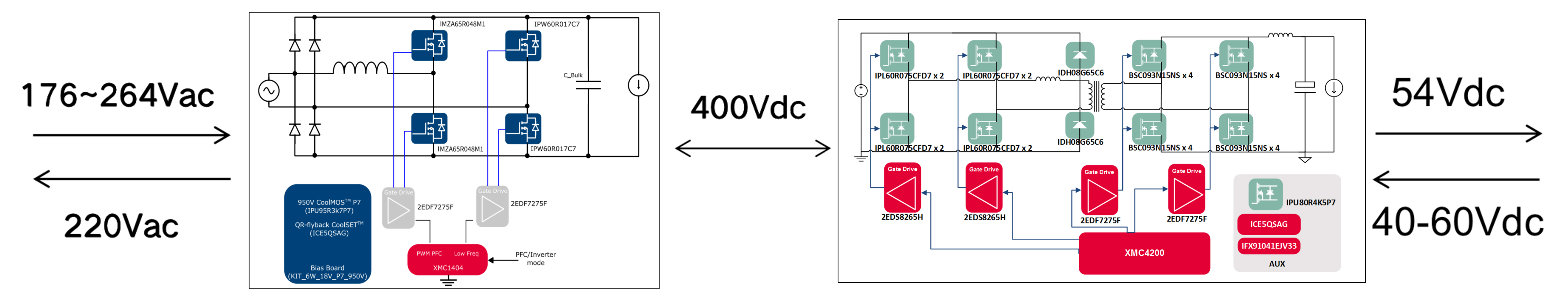

原理框图

原理框图

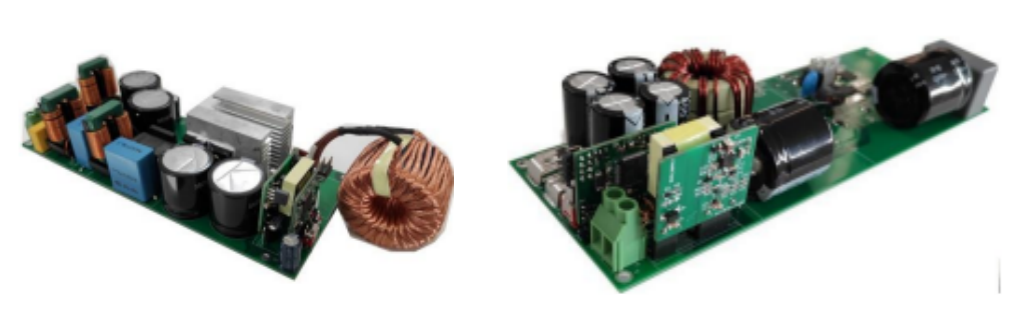

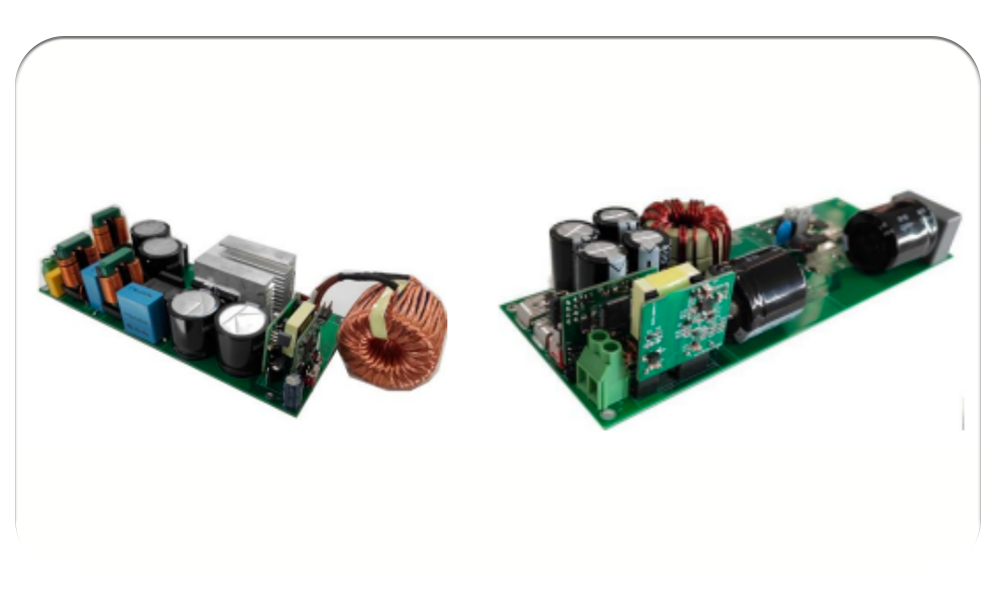

实物图

实物图

主要参数与功能

输入/输出:220Vac(176~264Vac)/54Vdc
输入/输出:54Vdc(40~60Vdc)/220Vac
功率最大:1800W
效率:>96%@50%load
保护功能:短路、过流、欠压、过压、过热保护

主要优势

控制智能化——它是以数字信号处理器(DSP)或微控制器(MCU)为核心,将数字电源驱动器及PWM控制器作为控制对象而构成的智能化开关电源系统。
数模组件组合优化——采用“整合数字电源”技术,实现了开关电源中模拟组件与数字组件的优化组合。
控制精度高——能充分发挥数字信号处理器及微控制器的优势,使所设计的数字电源达到高技术指标。例如,其脉宽调制(PWM)分辨率可达150ps的水平,这是传统开关电源所望尘莫及的。
模块化程度高——数字电源模块化程度高,各模块之间可以方便地实现有机融合,便于构成分布式数字电源系统,提高电源系统的可靠性。

应用场景

移动储能电源
应急电源
户外电源
