便携设备锂电池充电管理方案

本参考设计采用了microchip的MCP19118作为控制芯片，infineon的第5代OptiMOS做功率转换，对便携式锂电池包进行快速大电流充电管理，外围器件少，电转换效率高，纹波电流小，保护功能完善。

本参考设计采用了microchip的MCP19118作为控制芯片，infineon的第5代OptiMOS做功率转换，对便携式锂电池包进行快速大电流充电管理，外围器件少，电转换效率高，纹波电流小，保护功能完善。控制芯片MCP19118为具有同步驱动器的数字增强型功率模拟控制器，集成了模拟PWM控制器和8bit MCU，即有模拟器件的快速动态响应，也可以灵活的实现充电曲线及各种功能。第5代OptiMOS的Rdson更小，寄生电容更小，寄生二极管的Trr更小，更适用于高频PWM的功率转换电路，对整体性能的提升有较大的帮助。

主要参数

输入电压：32Vdc

负载：6串锂电池组

恒压充电压：26.1V(6S，每节4.35V)

恒流充电流：10A max

预充电压：18V；预充电流：1A；停充电流：0.5A

输出电流纹波：＜200mA@IOUT = 10A

开关频率：300KHz

效率：＞97% max

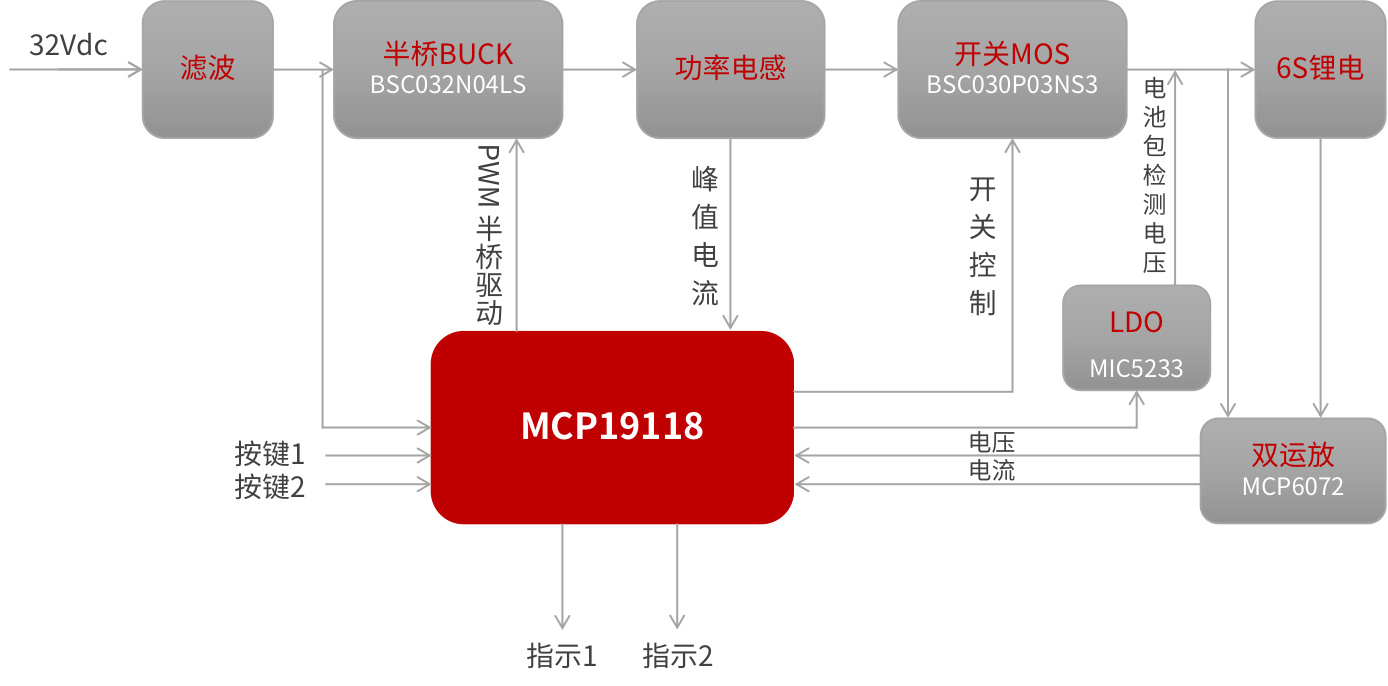

硬件框图

主要特点

对多节串联锂电池进行大电流充电管理

待机时，可以提供输出电压，电池包可以判断是否合适的充电器

插上电池，不会产生冲击电流，充电器自动检测电池，并自动启动充电

可以实现多种保护功能，如输入电压欠压过压保护、输出过流保护、温度保护等

目标应用

锂电池快速充电
