玻璃破碎检测方案

该方案主控芯片基于Microchip公司的ATSAMG55J19B-MUT,该MCU为ARM Cortex-M4内核,带176 Kbytes SRAM和120 MHz主频,有Memory Protection Unit (MPU)及DSP指令,最重要是带适合于采集声音、气压数据处理的浮点单元(FPU)和PDM接口……

玻璃破碎检测方案已经发展一定年头,主要用来检测家庭住宅或商业楼宇门窗玻璃的破损情况。此类方案也可归类为一种监控设备,用以提高家庭或商业环境的安全性,避免非法进入。


目前市面上玻璃破碎检测方案主要分为两种,一种是检测敲击玻璃时发出的低频声音同时检测玻璃破碎时发出的高频声音;另一种是检测玻璃破碎时发出的高频声音同时检测敲击玻璃时产生的震动。 由于家庭或商业环境存在各种声音,高低频声音同时出现的概率不低,所以误报是第一种方案让人较为头疼的问题;第二种方案要求产品安装至少有传感器吸附在玻璃上,不能适应所有情况。


贝能国际以此需求为牵引,开发出第三种玻璃破碎检测方案,同时检测敲击玻璃时发出的低频声音、玻璃破碎时发出的高频声音以及玻璃破碎时带来的压力变化,一举解决市面上现有方案的缺陷。



该方案主控芯片基于Microchip公司的ATSAMG55J19B-MUT,该MCU为ARM Cortex-M4内核,带176 Kbytes SRAM和120 MHz主频,有Memory Protection Unit (MPU)及DSP指令,最重要是带适合于采集声音、气压数据处理的浮点单元(FPU)和PDM接口;气压传感器采用Infineon公司的DPS310芯片,SPI或IIC接口,基本不需要外围电路;声音采集芯片采用Infineon公司的数字硅麦IM69D130,PDM接口,免除复杂的模拟滤波或信号放大电路,从而实现更低误报率、更高性价比及更低的安装要求。

方案特点

采用新型的数字高低频声音检测和气压变化检测技术
69 dB(A)信噪比
低于1%的失真,128 dBSPL(AOP  -  130 dBSPL)
数字(PDM)接口,1 kHz时具有6μs群延迟
紧密的灵敏度(-36±1 dB)和相位(±2度)的公差
28 Hz低频滚降
压力:300-1200hPa,温度:-40  -  85°C
压力传感器精度:±0.005 hPa(或±0.05 m)(高精度模式)
I2C和SPI(都带有可选中断)
有低频声音检测、低高频声音检测等状态指示
有气压变化检测、玻璃破碎等状态指示
可以设置灵敏度

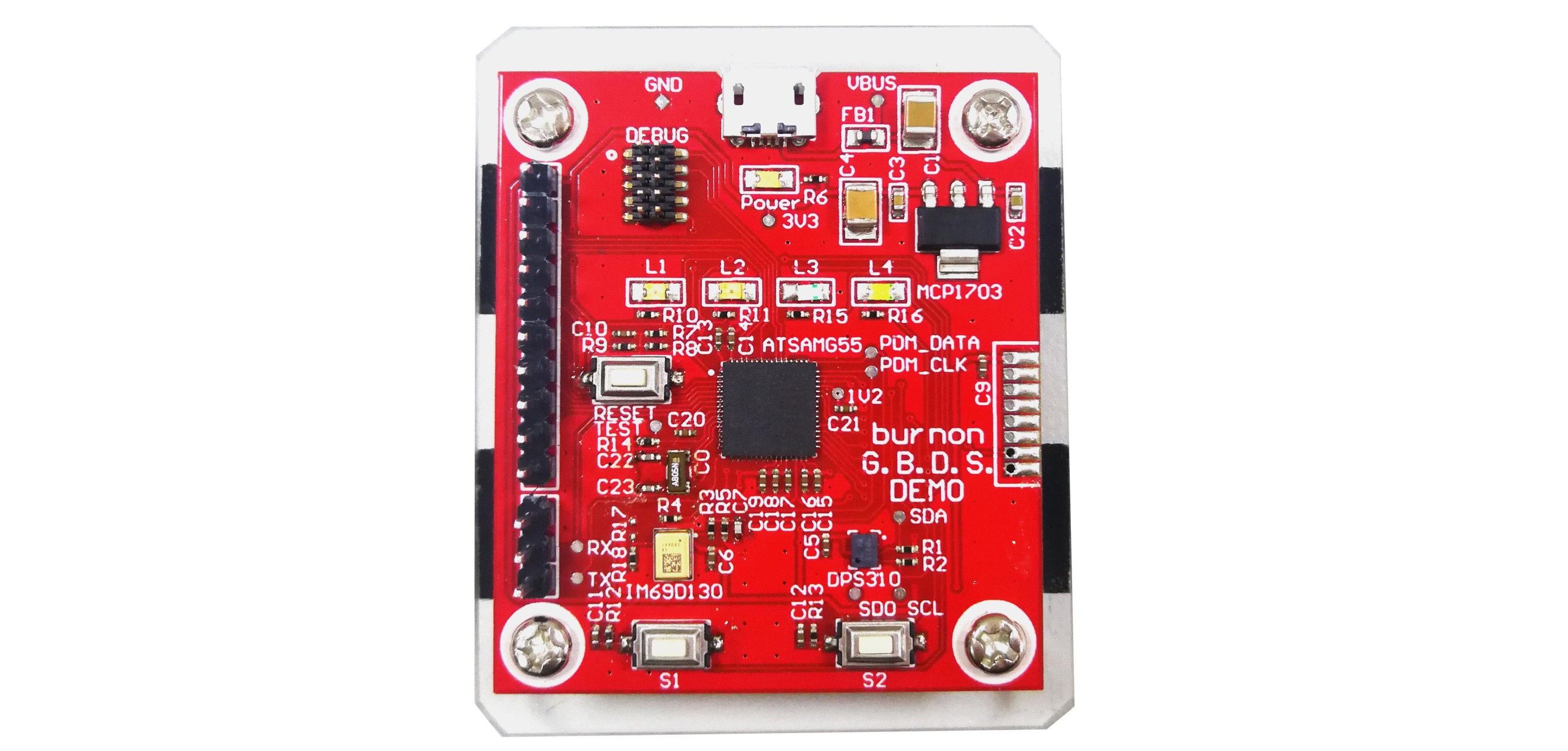

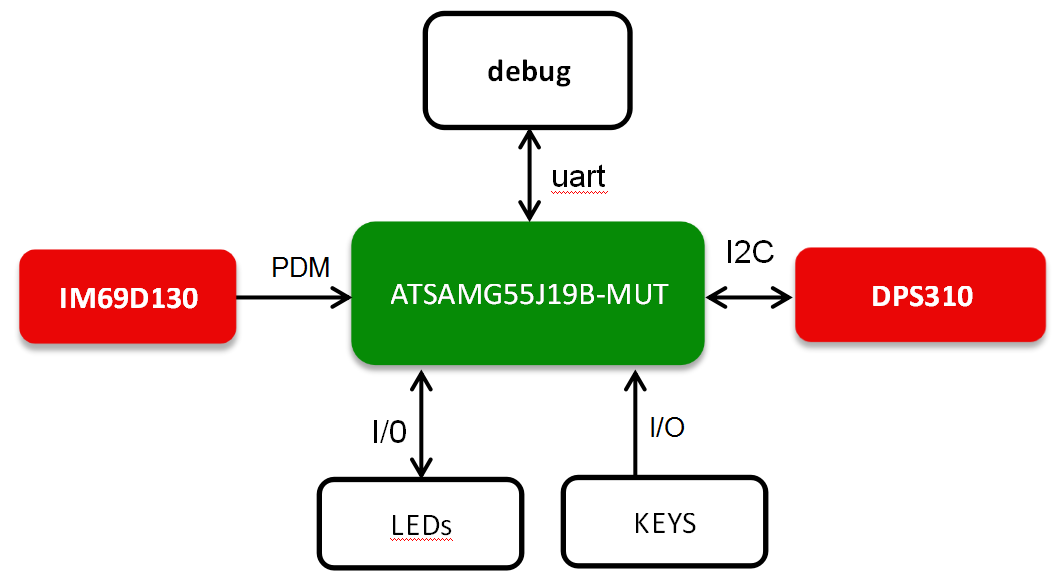

硬件框图
