新能源汽车|Microchip推出适用于汽车三相无刷直流(BLDC )电机的栅极驱动器MCP8021/2

发布时间:2023-04-10

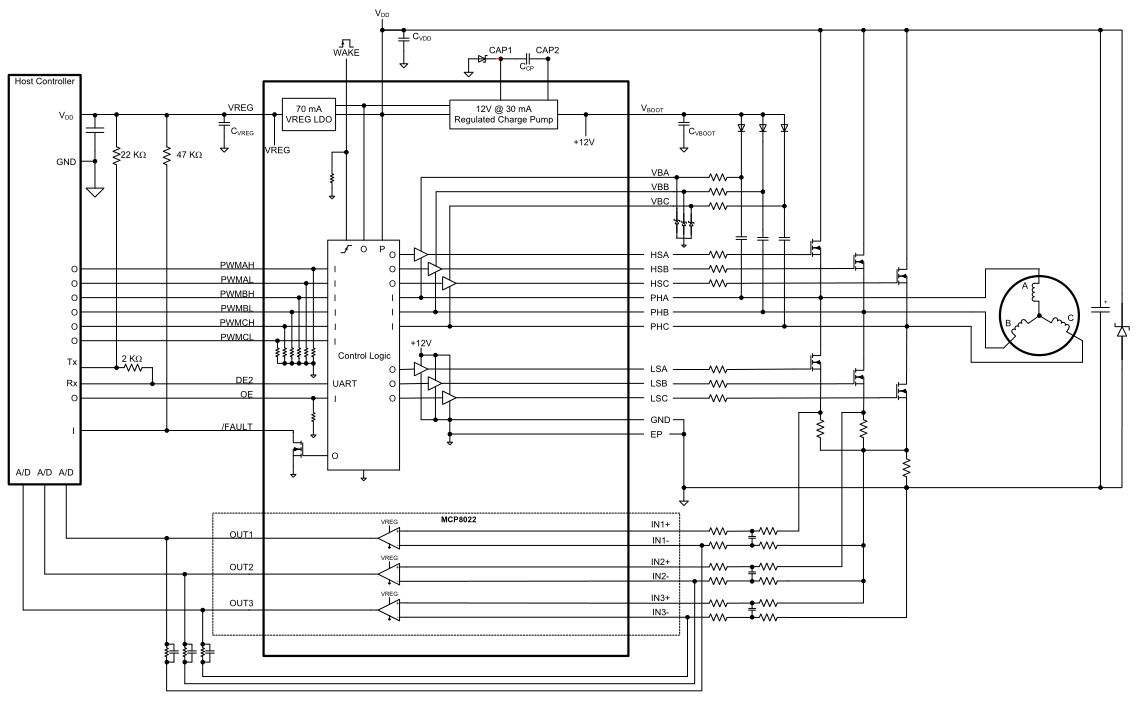

Microchip推出的栅极驱动器MCP8021/2器件是一款集成三个半桥驱动器的三相无刷直流(BLDC)功率模块,能够驱动三个外部NMOS/NMOS晶体管对。


MCP8021/2器件的三个半桥驱动器能够在12V时,提供0.5A的峰值输出电流,来驱动上桥臂和下桥臂NMOS MOSFET晶体管。驱动器具有直通、过流和短路保护。器件中还增加了休眠模式,以获得 5 µA的典型“切断”静态电流。MCP8021/2器件已通过AEC-Q100等级0认证,支持功能安全。



MCP8021/2器件集成了3.3V或5.0V LDO,能够提供70 mA的电流,可为配套单片机供电;还集成了过温传感器和用户可配置功能,可配置死区时间、消隐时间,使能/禁止在待机期间运放、睡眠模式、过流检测和欠压保护等功能。除此之外,MCP8022器件还增加了三个独立的运算放大器。

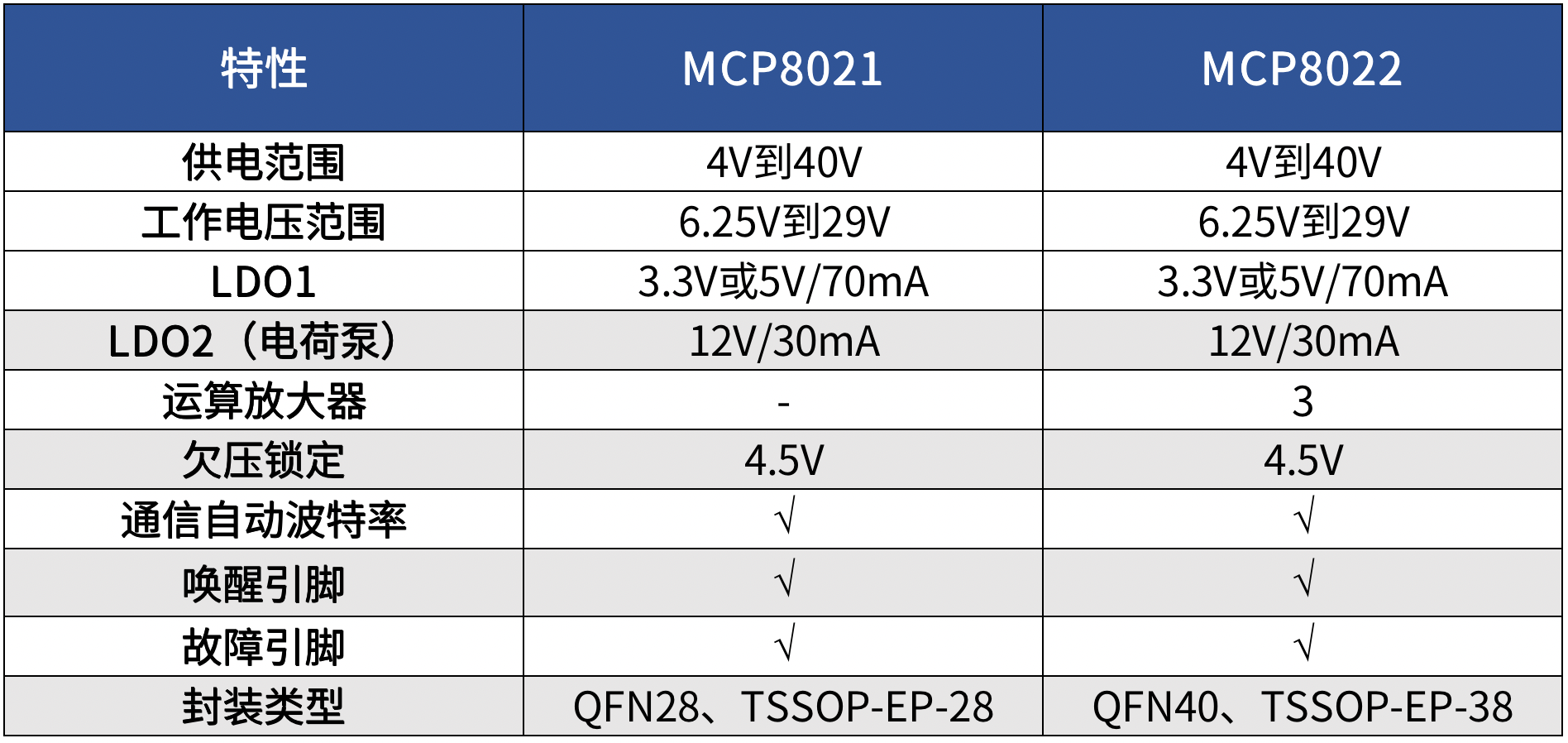

主要特点


○ 通过AEC-Q100等级0认证,支持功能安全

○ 三个半桥驱动器,可配置为驱动外部上桥臂和下桥臂NMOS MOSFET:

        - 上桥臂和下桥臂MOSFET门级驱动采用独立输入控制

        - 峰值输出电流:0.5A @ 12V

        - 直通保护

        - 过流和短路保护

○ 3.3V或5.0V LDO

○ 低功耗:睡眠模式5µA;待机模式<330 µA

○ 供电电压范围:4 - 40V

○ 温度范围(TJ):-40°C至+165°C

○ 热关断

○ MCP8021的封装:28引脚5x5mmVQFN和28引脚TSSOP-EP

○ MCP8022的封装:40引脚5x5mmVQFN和38引脚TSSOP-EP



典型应用


汽车应用,如燃料泵、水泵、油泵、风机、窗户升降机、后备箱开启器、天窗等。
